АО «НИПТБ «Онега» выполняет НИР и ОКР, разрабатывает конструкторскую и проектную документацию как для Государственного заказчика, так и для предприятий различных отраслей промышленности.
  • Мобильный участок переработки ртутьсодержащих отходов ЯНМИ.702312.001ТП

    Сферы применения

    Мобильный участок переработки ртутьсодержащих отходов (МУПРО) позволяет проводить демеркуризацию:
    - люминесцентных ламп, флуоресцентных ламп, а также горелок ртутных ламп высокого давления типа ДРЛ;
    - вышедших из строя приборов с ртутным наполнением (термометров, игнитронов, и пр.)
    - загрязнённых ртутью почв и штукатурки;
    - спецодежды загрязнённой ртутью.
    На установке возможно выполнение регенерации:
    а) неимпрегнированного активированного угля (уголь - содержащийся в фильтрах ФП-300);
    б) импрегнированного активированного угля (активированный уголь, пропитанный химическим веществом для активации процессов хемосорбции (например, ХПР-3П)).

    Назначение

    МУПРО предназначен для демеркуризации неисправных ртутьсодержащих люминесцентных ламп и приборов с ртутным наполнением, а также загрязнённых ртутью вспомогательных материалов в местах их сбора и временного хранения в соответствии с требованиями СП 4607-88. МУПРО обеспечивает выполнение следующих функций:
    - сортировки продуктов переработки по видам отходов;
    - подготовки к утилизации стеклобоя и металлических цоколей;
    - периодического контроля степени ртутного загрязнения воздуха в помещениях и поверхностей, их демеркуризация, в случае необходимости.

    Технические характеристики МУПРО


    Климатическое исполнение, категория размещения по ГОСТ 15150-69

    УХЛ1

    Сейсмостойкость проектная (по ОСР-97), баллов

    7

    Габаритные размеры в сборе, LxBxH, не более, мм

    12192х2438х3123

    Габаритные размеры корпуса контейнера ГОСТ Р 53350-2009, LxBxH, не более, мм

    12192х2438х2896

    Срок хранения до ввода в эксплуатацию, год

    1 в консервации изготовителя

    Срок службы, лет

    10

    Состав и основные характеристики инженерных систем и оборудования:



    сеть электроснабжения (групповая)

    переменный трехфазный ток 3~50 Гц 380/220 В

    сеть освещения

    переменный ток ~50 Гц 220 В

    система приточно-вытяжной вентиляции

    две раздельные приточно-вытяжные системы вентиляции для «чистой» и «грязной» зон

    система отопления

    система отопления – воздушная, совмещена с системой вентиляции

    система водоснабжения и стоков

    подключение к сетям объекта размещения и автономная работа с заполнением цистерны из автоцистерны (бак для хранения запаса воды, бак для временного хранения сточных вод, объём – 1 м3 каждый)

    система охлаждения установки УРЛ-2м

    замкнутый контур технической воды для охлаждения установки УРЛ-2м

    система охранно-пожарной сигнализации и связи

    возможность подключения к системам объекта размещения

    система контроля доступа

    возможность подключения к системам объекта размещения

    система газоанализа

    возможность контроля концентрации паров ртути в воздухе при проведении работ

    устройства технологического контроля и автоматики

    возможность дистанционного и автоматического управления элементами технологических систем и оборудованием

    средства первичного пожаротушения

    комплект огнетушителей

    мебель и оргтехника

    два комплекта (раздельно для «чистой» и «грязной» зон пребывания

    Категория надежности обеспечения электроснабжения систем по ПУЭ:



    аппаратура охранно-пожарной сигнализации, эвакуационное освещение

    I

    прочее оборудование

    III

    Расчётное значение максимальной потребляемой мощности, не более, кВт

    30,8

    Конструктивные особенности

    МУПРО оснащён современным оборудованием отечественного и зарубежного производства, отвечающим всем требованиям промышленной безопасности и санитарного Законодательства Российской Федерации.
    Конструкция МУПРО обеспечивает:
    - соответствие требованиям санитарных правил СП 4607-88;
    - перевозку любым видом транспорта по всей территории РФ;
    - возможность модификации для любого климатического района эксплуатации.

    Документация

    - Технический проект ЯНМИ.702312.001ТП
    Проведена санитарно-эпидемиологическая экспертиза технического проекта, получено положительное заключение о соответствии технического проекта «Мобильный участок переработки ртутьсодержащих отходов» требованиям Санитарного Законодательства Российской Федерации.
  • Участок демеркуризации ртутьсодержащих ламп

    В рамках программы военного сотрудничества в Арктике по вопросам окружающей среды Министерств обороны Великобритании, Норвегии, России и США (АМЕС) НИПТБ «Онега» разработаны предложения на реализацию, техническое задание, задание на проектирование и рабочая документация на реконструкцию и техническое перевооружение складского здания на территории ФГУП «10 СРЗ» МО РФ под участок демеркуризации ртутьсодержащих ламп.

    • Генеральный Заказчик (финансирование) - ЕРА, Соединенные штаты Америки.
    • Подрядчик проекта - ЗАО «Терна СБ», г. Москва.
    • Строительный подрядчик - ООО «Альфа-Строй», г. Полярный.
    • Изготовитель и поставщик термодемекуризационной установки УРЛ-2м - ООО ВФ «ФИД-Дубна», Московская обл.

    НИПТБ «Онега» осуществляло авторский надзор и техническое сопровождение изготовления, а также принимало участие в приёмосдаточных испытаниях, которые были завершены в октябре 2008 года.

    Участок введен в эксплуатацию, что позволило улучшить экологическую ситуацию за счет исключения загрязнения окружающей среды ртутью, являющейся опасным поллютантом и подлежащей обязательному экологическому и гигиеническому контролю.

  • Способ обработки рабочих шеек валов валопроводов

    НИПТБ «Онега» предложен оригинальный способ обработки рабочих шеек валов валопроводов, который позволяет выполнить эту операцию в условиях корабля без демонтажа валопровода (патент на изобретение №2238834)

    Способ осуществляется следующим образом:

    Освобождают обрабатываемую рабочую шейку вала от деталей опорного подшипника. (Корпус подшипника остается закрепленным на судовом фундаменте).

    На корпусе подшипника закрепляют с помощью болтов шлифовальный станок, привод которого с помощью узла центровки устанавливают так, чтобы шлифовальный камень располагался сверху обрабатываемой шейки вала, а ползун обеспечивал перемещение привода параллельно оси вала.

    После выставления привода устанавливают компенсаторы местных деформаций и смещений до их плотного прилегания к поверхности вала, включают привод, придают вращение валопроводу, установленному по штатному в остальных опорах, со скоростью в диапазоне до образования масляного клина, подводят шлифовальный камень к обрабатываемой шейке и выполняют шлифовку по заданным параметрам, перемещая шлифовальный камень параллельно оси вала.

    Для осуществления указанного способа НИПТБ «Онега» спроектированы станок и специальная оснастка, а также разработано руководство по эксплуатации ЯНМИ.304149.006РЭ.

    Cпособ был внедрен при ремонте судового валопровода.

  • Контейнер для сбора, хранения и транспортирования ТРО УКТ1А-6 ЯНМИ.305179.012ТУ

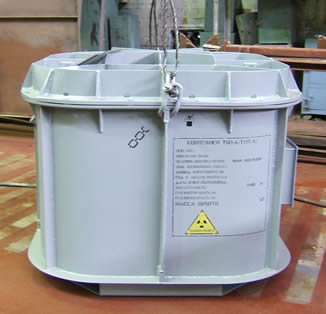

    Контейнер УКТ1А-6
    Технические характеристики контейнера
    Климатическое исполнение, категория размещения по ГОСТ 15150-69
    – УХЛ1, М1
    Назначение – сбор, хранение и транспортирование ТРО очень низкоактивной и низкоактивной категорий по классификации ОСПОРБ-99/2010.
    Способ транспортирования – любым видом транспорта.
    Температура эксплуатации при транспортировании – от минус 60 до плюс 70 ?С.
    Транспортная категория – III-ЖЁЛТАЯ по НП-053-16.
    Срок службы – не менее 10 лет (с возможностью продления до 50 лет).
    Гарантийный срок хранения до ввода в эксплуатацию – 5 лет.
    Гарантийный срок эксплуатации – 18 месяцев.
    Масса загрузки при транспортировании ТРО – 2300 кг.
    Масса загрузки при хранении ТРО – 5300 кг.
    Масса порожнего контейнера – не более 1000 кг.
    Полезный внутренний объём – не менее 2,5 м3.
    Размеры габаритные:
    Диаметр – не более 2000 мм.
    Высота – не более 1300 мм.
    Размеры внутренние:
    Диаметр – не менее 1860 мм.
    Высота – не менее 1000 мм.

    Комплект поставки принадлежностей обязательный (на гарантийный период эксплуатации)
    Комплект ЗИП (одиночный комплект уплотнительных прокладок).

    Комплект поставки принадлежностей расширенный (возможны любые варианты комплектации)
    Комплект принадлежностей для размещения ТРО (стандартные бочки, поддон, дистанционный автоматический захват для бочек (защищён патентом РФ № 21194 )).
    Комплект ЗИП увеличенный (уплотнительные прокладки, детали для пломбирования, крепёжные детали и др. металлоизделия).
    Комплект ЗИП ремонтный (детали для ремонта строповых устройств).
    Комплект инструмента (набор стандартных ключей, динамометрический ключ, пломбиратор).

    Дополнительная информация

    Контейнер является транспортным упаковочным комплектом типа А по ГОСТ 16327-88.
    Контейнер УКТ1А-6 ЯНМИ.305179.012ТУ отвечает требованиям нормативных документов МАГАТЭ и Российской Федерации, что подтверждено следующими документами:
    Сертификат соответствия №РОСС RU. С302.А90087 Госстандарта России (оформлен в Системе сертификации ГОСТ Р на головную партию 100 шт.);
    Сертификат-разрешение RU/2082/А-96 Министерства по атомной энергии России (оформлен в соответствии с Положением ПВСР В-2000);
    Сертификат-разрешение на конструкцию RUS/5683/А-96 (Rev.2) (выдан Государственным Компетентным Органом ГК "Росатом", срок действия - до 30.11.2023).
    Контейнер УКТ1А-6 впервые сертифицирован в 2000 г. Техническая документация на контейнер УКТ1А-6 регулярно актуализируется и поддерживается в рабочем состоянии.
    Контейнер защищён Патентом Российской Федерации на промышленный образец № 51267.

    Сведения о производстве

    Освоено серийное производство. С 2000 г. изготовлено более 800 контейнеров для АО «ЦС «Звёздочка», АО «10 СРЗ», СЦЗ «СевРАО» и других предприятий и организаций (объектов использования атомной энергии).

  • Контейнер для сбора, хранения и транспортирования ТРО УКТ1А-6К9 ЯНМИ.305179.052ТУ

    Контейнер для сбора, хранения и транспортирования ТРО
 УКТ1А-6К9 ЯНМИ.305179.052ТУ


    Контейнер УКТ1А-6К9 предназначен для сбора, хранения и транспортирования твёрдых и (или) отверждённых любым методом радиоактивных материалов (РМ), радиоактивных веществ (РВ) твёрдых радиоактивных отходов (ТРО) очень низкоактивной, низкоактивной, среднеактивной и высокоактивной категорий по классификации ОСПОРБ-99/2010, а также объектов с поверхностным радиоактивным загрязнением (ОПРЗ-I) по классификации НП-053-16.


    Климатическое исполнение, категория размещения по ГОСТ 15150-69

    УХЛ1, М1

    Размеры габаритные корпуса, LxBxH, не более, мм:

    2000х2000х1300

    Размеры внутренние LxBxH, не менее, мм:

    1860х1860х900

    Внутренний полезный объем, не менее, м3

    3,2

    Материалы:

    корпус основной

    низколегированная сталь повышенной прочности с химически стойким лакокрасочным покрытием

    внутренний защитный контейнер, чехлы ЧУ-С, ЧУ-В

    высокопрочный чугун с шаровидным графитом, коррозионностойкая сталь

    Масса контейнера (нетто), не более, кг

    1200

    Масса загрузки (грузоподъёмность), не более, кг:

    4700

    Способ загрузки ТРО:

    низкоактивные ТРО

    свободная укладка или размещение в первичных ёмкостях

    среднеактивные ТРО

    вариант 1

    свободная укладка или размещение в первичных ёмкостях с ограничением удельной и суммарной активности

    вариант 2

    размещение в чехле ЧУ-С и дополнительном внутреннем защитном контейнере К-150

    высокоактивные ТРО

    размещение в чехле ЧУ-В и дополнительном внутреннем защитном контейнере К-150 с ограничением удельной и суммарной активности

    Тип первичных ёмкостей

    9 стандартных бочек вместимостью 0,2 м3 или аналогичных бочек типа UN 1A2/Y1,6/200 импортной поставки

    Транспортная категория по НП-053-16

    III-ЖЁЛТАЯ

    Вид транспорта

    любой

    Гарантийный срок хранения до ввода в эксплуатацию, лет

    5

    Срок службы:

    гарантийный, мес.

    18

    при использовании для транспортирования, не менее, лет

    10

    при использовании для хранения, не менее, лет

    25

    Комплект поставки принадлежностей обязательный (на гарантийный период эксплуатации)

    Комплект ЗИП (одиночный комплект уплотнительных прокладок)

    Комплект поставки принадлежностей расширенный (возможны любые варианты комплектации)

    Комплект принадлежностей для размещения низкоактивных ТРО (стандартные бочки, поддон, дистанционный автоматический захват для бочек (защищён патентом РФ № 21194)).
Комплект принадлежностей для размещения среднеактивных ТРО (чехол ЧУ-С, контейнер К-150, подставка, поддон).
Комплект принадлежностей для размещения высокоактивных ТРО (чехол ЧУ-В, контейнер К-150, подставка, поддон).
Комплект ЗИП увеличенный (уплотнительные прокладки, детали для пломбирования, крепёжные детали и др. металлоизделия).
Комплект ЗИП ремонтный (детали для ремонта строповых устройств).
Комплект инструмента (набор стандартных и динамометрических ключей, мультипликатор, пломбиратор).

    Документация

    - Технический проект ЯНМИ.300569.001ТП

    Технический проект согласован с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, ФМБА России).

    Технический проект утверждён Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).

    - Технические условия ЯНМИ.305179.052ТУ

    Технические условия согласованы с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, управление ядерной и радиационной безопасности Росатома, ФМБА России (санитарно-эпидемиологическое заключение 29.58.03.000.Т.000010.11.06)).

    Технические условия утверждены Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).

    Технические условия согласованы и зарегистрированы государственными органами стандартизации и метрологии.

    - Программа и методика испытаний ЯНМИ.320344.001ПМ

    Программа и методика испытаний согласована с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, управление ядерной и радиационной безопасности и управление вывода из эксплуатации ядерных и радиационно-опасных объектов Росатома, ФМБА России).

    Программа и методика испытаний утверждена Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).

    - Полный комплект рабочей конструкторской документации ЯНМИ.305179.052 (расчёты прочности и биологической защиты, рабочие чертежи для изготовления, эксплуатационная документация).

    - Сертификат-разрешение на конструкцию RUS/5610/A-96 (Rev.2) (срок действия до 30.05.2023 г.). Сертификат-разрешение выдан Государственным Компетентный Органом Государственной корпорацией по атомной энергии (ГК «Росатом»).

    - Конструкция контейнера УКТ1А-6К9 защищена Патентом Российской Федерации № 83871 (приоритет 29.12.2008 г.).

    Сведения о производстве

    Изготовлен, испытан и запущен в эксплуатацию опытный (головной) образец.
Начато серийное производство.


    Вид сверху на контейнер УКТ1А-6К9, загруженный среднеактивными (высокоактивными) ТРО, находящимися в контейнере К-150 и чехле ЧУ-С (ЧУ-В) (крышка контейнера УКТ1А-6К9 снята)


    Вид сбоку на контейнер К-150, закреплённый в контейнере УКТ1А-6К9 (контейнер УКТ1А-6К9 в диагональном разрезе)


    Чехол ЧУ-В для высокоактивных ТРО


    Чехол ЧУ-В для среднеактивных ТРО

  • Контейнер для сбора, хранения и транспортирования ТРО УКТ1А-6М4 ЯНМИ.305179.050ТУ

    Контейнер для сбора, хранения и транспортирования ТРО

    УКТ1А-6М4 ЯНМИ.305179.050ТУ


    Контейнер УКТ1А-6М4 предназначен для сбора, хранения и транспортирования твёрдых и (или) отверждённых любым методом радиоактивных материалов (РМ), радиоактивных веществ (РВ) твёрдых радиоактивных отходов (ТРО) очень низкоактивной, низкоактивной и среднеактивной категорий по классификации ОСПОРБ-99/2010, а также объектов с поверхностным радиоактивным загрязнением (ОПРЗ-I) по классификации НП-053-16.


    Климатическое исполнение, категория размещения по ГОСТ 15150-69

    УХЛ1, М1

    Размеры габаритные корпуса, LxBxH, не более, мм:

    1375х1375х1300

    Размеры внутренние LxBxH, не менее, мм:

    1235х1235х900

    Внутренний полезный объем, не менее, м3

    1,4

    Материал

    низколегированная сталь повышенной прочности с химически стойким лакокрасочным покрытием

    Масса контейнера (нетто), не более, кг

    750

    Масса загрузки (грузоподъёмность), не более, кг:

    2000

    Способ загрузки ТРО:

    низкоактивные ТРО

    свободная укладка или размещение в первичных ёмкостях

    среднеактивные ТРО

    свободная укладка или размещение в первичных ёмкостях с ограничением удельной и суммарной активности

    Тип первичных ёмкостей

    4 стандартных бочки вместимостью 0,2 м3 или аналогичные бочки типа UN 1A2/Y1,6/200 импортной поставки

    Транспортная категория по НП-053-16

    III-ЖЁЛТАЯ

    Вид транспорта

    любой

    Гарантийный срок хранения до ввода в эксплуатацию, лет

    5

    Срок службы:

    гарантийный, мес.

    18

    при использовании для транспортирования, не менее, лет

    10

    при использовании для хранения, не менее, лет

    25

    Комплект поставки принадлежностей обязательный (на гарантийный период эксплуатации)

    Комплект ЗИП (одиночный комплект уплотнительных прокладок)

    Комплект поставки принадлежностей расширенный (возможны любые варианты комплектации)

    Комплект принадлежностей для размещения груза (стандартные бочки, поддон, дистанционный автоматический захват для бочек (защищён патентом РФ № 21194))
Комплект ЗИП увеличенный (уплотнительные прокладки, детали для пломбирования, крепёжные детали и др. металлоизделия)
Комплект ЗИП ремонтный (детали для ремонта строповых устройств)
Комплект инструмента (набор стандартных ключей, динамометрический ключ, пломбиратор)

    Документация

    - Технический проект ЯНМИ.300569.001ТП

    Технический проект согласован с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, ФМБА России).

    Технический проект утверждён Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).

    - Технические условия ЯНМИ.305179.050ТУ

    Технические условия согласованы с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, управление ядерной и радиационной безопасности Росатома, ФМБА России (санитарно-эпидемиологическое заключение 29.58.03.000.Т.000009.11.06).

    Технические условия утверждены Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).

    Технические условия согласованы и зарегистрированы государственными органами стандартизации и метрологии.

    - Программа и методика испытаний ЯНМИ.320344.001ПМ

    Программа и методика испытаний согласована с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, управление ядерной и радиационной безопасности и управление вывода из эксплуатации ядерных и радиационно-опасных объектов Росатома, ФМБА России).

    Программа и методика испытаний утверждена Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).

    - Комплект рабочей конструкторской документации ЯНМИ.305179.050 (расчёты прочности и биологической защиты, рабочие чертежи для изготовления, эксплуатационная документация).

    - Сертификат-разрешение на конструкцию RUS/5607/A-96 (Rev.2) (срок действия - до 20.12.2023).

    Сведения о производстве

    Изготовлен, испытан и запущен в эксплуатацию опытный (головной) образец. Установлена готовность контейнера к серийному производству.

  • Санпропускник мобильный на 10 человек (СМ-10М)
 ЯНМИ.305179.066

    Сферы применения

    - Вывод из эксплуатации, модернизация, реконструкция ядерно-опасных и радиационно-опасных объектов;
- Экологический мониторинг, обеспечивающие технологии и оборудование применительно к обращению с РАО;
- Экологическая реабилитация и дезактивация загрязненных грунтов;
- Локализация и ликвидация аварий техногенного характера на любых опасных производственных объектах (предприятиях с опасными производствами).

    Назначение

    Санпропускник СМ-10М предназначен для обеспечения санитарно-пропускного режима при организации и функционировании зоны строгого режима (ЗСР) на территории объекта использования атомной энергии (опасного производственного объекта). СМ-10М обеспечивает выполнение следующих функций:

    - осуществление контроля доступа персонала в ЗСР;
- переодевание персонала;
- хранение чистой спецодежды и дополнительных СИЗ, а так же сбор и временное хранение спецодежды и СИЗ, загрязнённых РВ;
- проведение санитарной обработки персонала со сменой белья, одежды и обуви;
- контроль загрязнения РВ кожных покровов, спецодежды и обуви персонала.

    Техническая характеристика СМ-10М


    Климатическое исполнение, категория размещения по ГОСТ 15150-69

    УХЛ1

    Сейсмостойкость проектная (по ОСР-97), баллов

    7

    Пропускная способность:



    при односменной работе, чел.

    10 одного пола

    при двусменной работе, чел.

    5 одного пола

    Габаритные размеры в сборе, LxBxH, не более, мм

    13100х3200х4700

    Габаритные размеры корпуса, LxBxH, не более, мм

    12900х3200х3500

    Масса, не более, кг

    16500

    Срок хранения до ввода в эксплуатацию, год

    1 в консервации изготовителя

    Срок службы, лет

    15

    Состав и основные характеристики инженерных систем и оборудования:



    сеть электроснабжения (групповая)

    переменный трехфазный ток 3~50 Гц 380/220 В

    сеть освещения и питания технологических потребителей

    переменный трехфазный ток ~50 Гц 220 В

    система приточно-вытяжной вентиляции

    вентагрегат с рекуперацией тепла

    система отопления

    инфракрасные обогреватели

    система водоснабжения и стоков

    модификация для автономной работы и модификация с возможностью подключения к сетям объекта размещения СМ-10М (бак для хранения запаса воды, бак для временного хранения сточных вод, объём – 3 м3 каждый)

    система радиационного контроля (РК)

    радиометр, контрольная радиометрическая установка

    система физической защиты (контроля доступа)

    модификация с полным комплектом оборудования и упрощённая модификация при монтаже на территории объекта размещения СМ-10М

    система охранно-пожарной сигнализации и связи

    возможность подключения к системам объекта размещения СМ-10М

    средства первичного пожаротушения

    комплект огнетушителей

    мебель и оргтехника

    два комплекта (раздельно для «чистой» и «грязной» зон пребывания

    Категория надежности обеспечения электроснабжения систем по ПУЭ:



    инфракрасные обогреватели дежурного отопления, аппаратура РК, аппаратура охранно-пожарной сигнализации, эвакуационное освещение

    I

    прочее оборудование

    III

    Потребляемая мощность, не более, кВт

    42

    Конструктивные особенности

    Санпропускник СМ-10М оснащён самым современным оборудованием отечественного и зарубежного производства, отвечающим всем требованиям промышленной безопасности.
Конструкция СМ-10М обеспечивает:
- полное разделение и исключение пересечения людопотоков в «чистой» и «грязной» зонах пребывания;
- перевозку любым видом транспорта по всей территории РФ;
- возможность параллельного монтажа (совместного функционирования) нескольких СМ-10М при необходимости увеличения количества работающих в ЗСР (выпуски и подключения систем, а также какое-либо оборудование снаружи на продольных стенах отсутствуют);
- возможность модификации для любого климатического района эксплуатации;
- возможность модификации для применения на любых опасных производственных объектах (предприятиях с опасными производствами, требующих организации санитарно-пропускного режима для защиты персонала и предотвращения распространения опасных и вредных веществ в окружающую среду).

    Документация

    - Технический проект ЯНМИ.305179.066ТП
Технический проект согласован с органами государственного надзора и контроля (управление государственного надзора за ЯРБ ЯЭУ Минобороны России, ФМБА России) и утверждён Управлением судостроительной промышленности Федерального агентства по промышленности (Роспром).
В составе технического проекта выполнены обосновывающие расчёты:
- расчёт водопотребления;
- расчёт системы вентиляции и отопления;
- расчёт максимальной потребляемой мощности электрооборудования;
- светотехнический расчёт;
- расчёт категорий помещений по взрывопожарной и пожарной опасности;
- оценка индивидуального и социального рисков при возможных возгораниях в процессе эксплуатации санпропускника;
- расчёт ожидаемого экономического эффекта от внедрения.

    - Полный комплект рабочей конструкторской документации ЯНМИ.305179.066 (рабочие чертежи для изготовления, программы и методики испытаний, эксплуатационная документация).
Комплект утверждён Департаментом судостроительной промышленности и морской техники Министерства промышленности и торговли России (Минпромторг).

    - Конструкция санпропускника СМ-10М защищена Патентом Российской Федерации № 81367 (приоритет 02.09.2008 г.).
